工程案例背景
某地區中級人民法院外墻無機保溫砂漿保溫層出現脫落、滲漏現象，經過勘查檢測（檢測設備為無人機搭載紅外熱成像雙光攝像頭），判斷整體外墻目前存在的各類缺陷及其嚴重程度，從而尋找合理、有效的解決方案，解決外墻問題，消除外墻帶來的安全隱患。
紅外熱成像儀的工作原理
紅外熱成像儀通過外部溫度變化將建筑外墻表面輻射出的不可見紅外射線轉變為可見的熱圖像，通過捕捉物體輻射出的紅外射線的強弱程度判斷建筑物的溫度分布狀況，從而判斷空鼓、滲漏的部位。再通過FLIR專用軟件對拍攝的紅外熱成像圖進行溫度分析，從中判斷空鼓的部位以及滲水的部位。

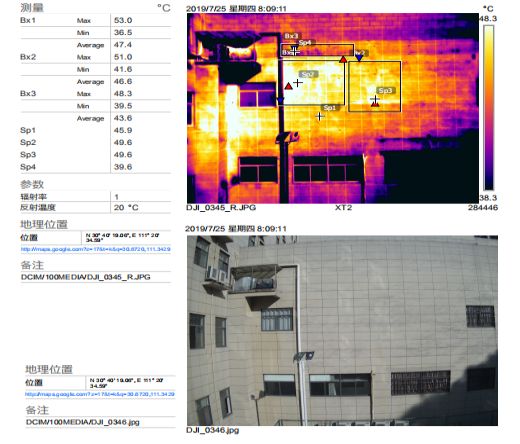

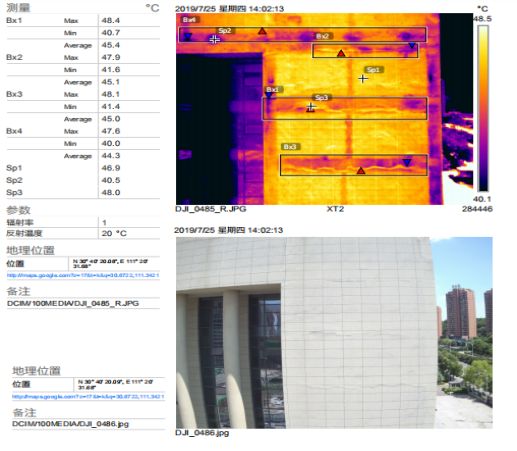

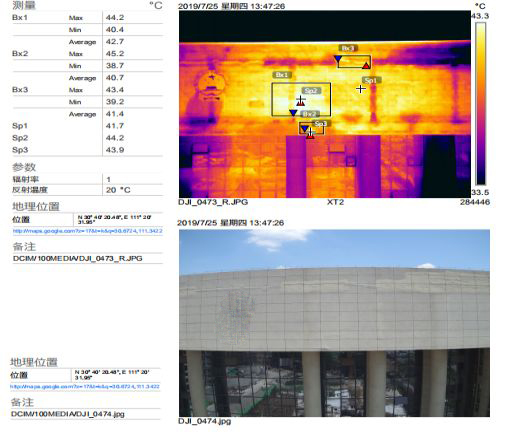

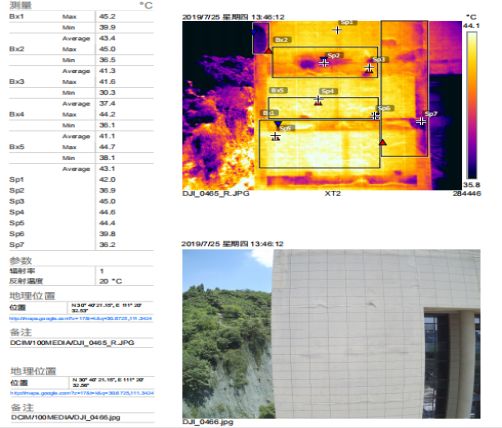

紅外熱成像處理圖像分析
通過以上幾組紅外熱成像圖片及可見光圖片分析可知，目前外墻空鼓、滲漏區域較多。因外墻保溫層為無機保溫砂漿，出現滲漏問題時，無機保溫砂漿吸水，強度降低，經過高、低溫天氣的熱脹冷縮反應，導致保溫層逐漸空鼓且呈不斷擴大的態勢，進一步引發外墻保溫層脫落現象。因現階段外墻滲漏、空鼓區域面積已經占整體墻面的比例較大，所以本項目不可再采用局部維修的方式，建議維修時對所有外墻保溫層進行鏟除，重新塑造外墻防水、保溫、飾面體系。
另經過圖像分析可知，女兒墻與屋面交接處的外墻面開裂、滲漏問題突出。因屋面與女兒墻通常是兩次結構成型，屋面結構板上面的找平、找坡和保溫等構造層次，因受熱膨脹，且在女兒墻周邊未設置分格縫緩沖而直接擠推周邊女兒墻，使女兒墻移位變動而產生貫穿內外側的裂縫，導致屋面滲漏水通過裂縫滲入外墻保溫層及飾面層，造成外墻面空鼓、開裂。因此該項目在對外墻進行維修時，需對屋面女兒墻墻根處進行處理，以阻斷從屋面構造層滲漏而來的水源。
