混凝土裂縫維修方案
混凝土自修復
混凝土自修復技術是模仿動物肌肉組織在受到外界創傷時的再生機理，借助修復膠粘劑實現自愈。也就是提前將裝有修復液的載體拌和到混凝土中，隨著混凝土固化起強度。當混凝土受到損傷時，載體破碎，修復液自動流出修復。
目前載體主要有空心玻璃和微膠囊兩種?？招牟ＡО凑臻L度分為長管和短管。微膠囊由囊壁和囊核組成。目前空心玻璃和微膠囊的制備工藝都已經比較成熟。修復液的主要要求有：固化性質好；性能穩定，能長期儲存；粘度小，低溫流動性好；環保、無毒。目前廣泛使用的是環氧樹脂膠粘劑。
生物酶修復
利用微生物的新陳代謝和酶反應產生CaCO3，對混凝土較小裂縫進行修復。微生物修復混凝土裂縫的關鍵就是菌液的配方和微生物的配方。微生物要在高堿的條件下生存，并發揮作用，難度較大。
切槽填充修復
混凝土裂縫切槽修復是沿著混凝土裂縫切U型或V型槽，嵌入剛性材料填充。適用于縫寬大于5 mm，縫深不超過混凝土結構厚度的1/2的裂縫。填充的主要是超細水泥砂漿或者環氧樹脂砂漿。超細水泥砂漿和環氧樹脂砂漿的良好滲透性能，容易形成“鑰匙-鎖芯”的構造，粘結力高。抗壓強度好。
灌漿修復
灌漿修復是目前市面最常用的裂縫修復方案。其原理是在裂縫中間灌注修復材料，密實裂縫，從而修復裂縫。
工藝一般為：沿著裂縫間隔10-15 cm鉆孔，孔深10 cm左右。植入灌漿管，灌注發泡聚氨酯修復。

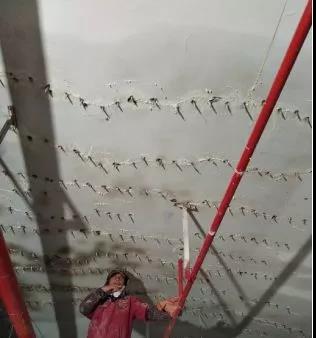

車庫頂板裂縫灌漿修復

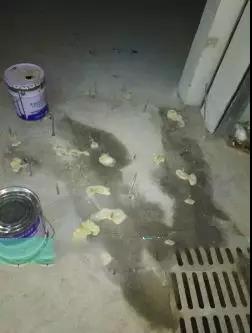

車庫底板裂縫灌漿修復
裂縫維修的幾個工藝考量點
剪開的理論表述
剪開一個物體，可以有兩種辦法，一種是剪刀，一種是銑開。銑開也可以是用鋸。
剪刀，是利用刀刃部位，在外力作用力，使的物體向兩邊移動。受迫移動。剪開沒有多余物件產出。但會破壞兩個斷面的本身強度。

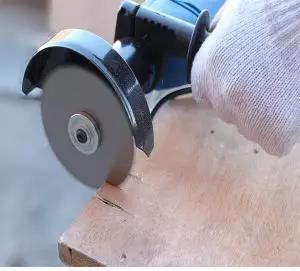

銑開或者鋸，則是用高速移動的刀片將物體切割出一條線，線寬就是銑片或鋸片的厚度。它不損害分隔開物體本身邊緣的強度。
振動對結構的影響

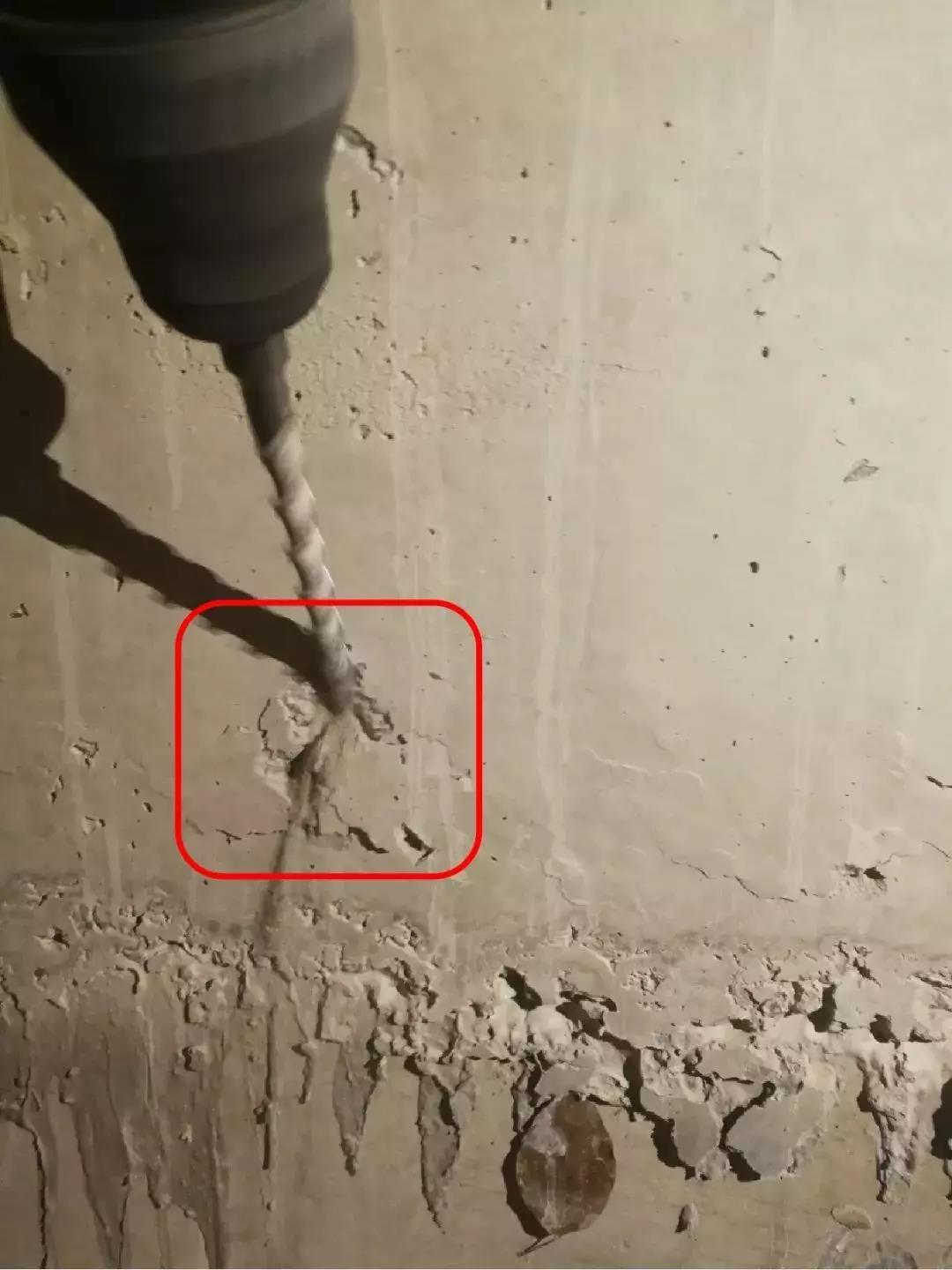

振動對結構而言是受迫的。很多振動帶來的就是裂縫或者局部的更加疏松。用沖擊鉆在混凝土表面鉆孔，對孔周圍的混凝土而言就是一種擾動，會破壞混凝土的強度。降低局部混凝土的強度。
裂縫在垂直方向發展的表述
裂縫在混凝土內部不一定是垂直往下延展，往往是無規律的延展。所以在表面的裂縫向下鉆孔，往往鉆孔容易錯開裂縫本身。
裂縫在混凝土結構中的延伸——鉆芯取樣
掃描關注
東方雨虹官方微信
隨時了解最新資訊
掃描閱讀
東方雨虹電子月刊
